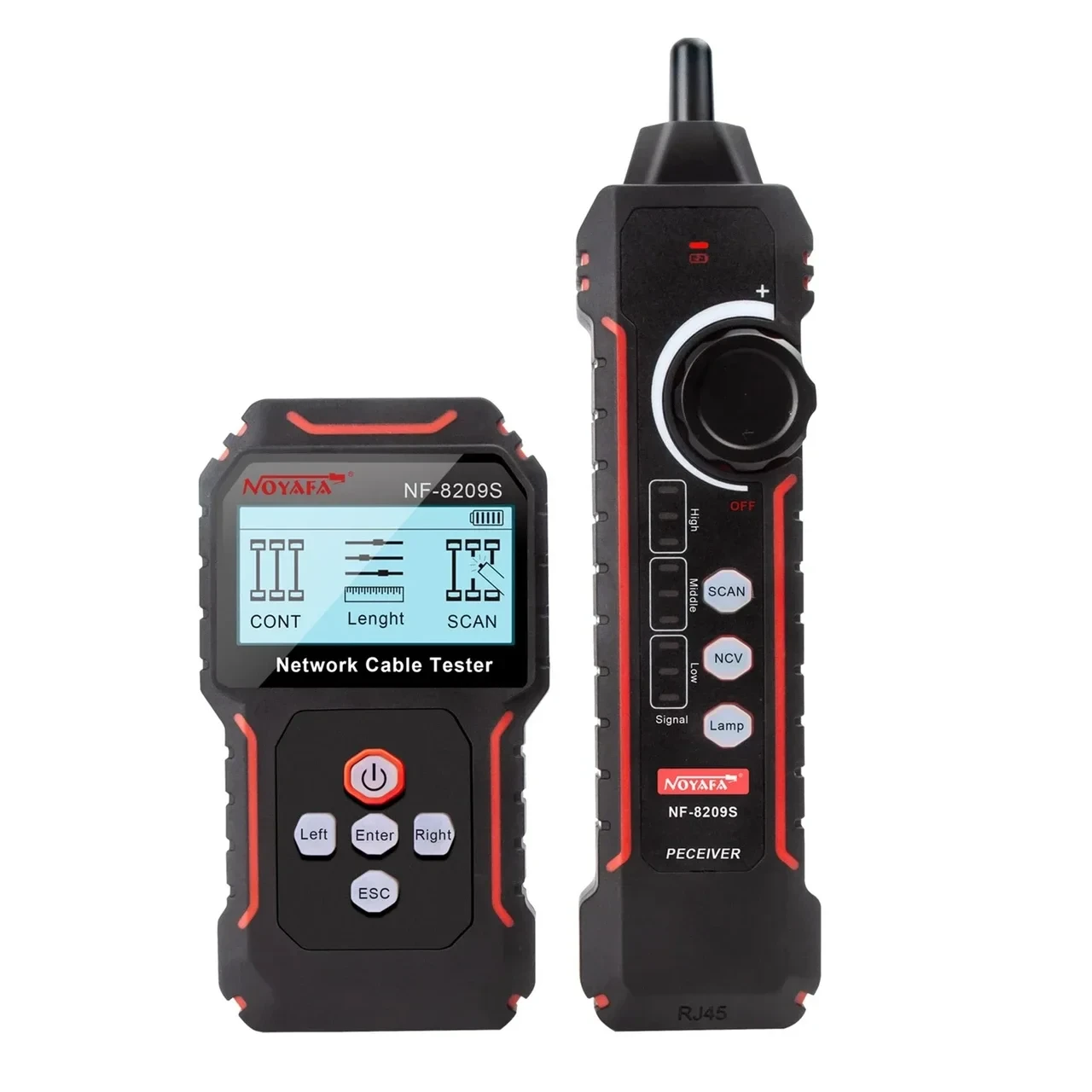

Кабельный тестер NOYAFA NF-8209S, цифровойдля LAN, телефонного кабеля, определение PoE, WIREMAP, фонарь

Noyafa-8209S - это улучшенная версия популярного тестера NF8209.

NF8209S -  кабельный тестер, с функциями тестирования PoE*, поиском, трассировкой и локализацией повреждений на коммуникационных линиях с расчетом расстояния до обрыва, созданием карты распиновки, измерением напряжения, тока и мощности.

*- Power over Ethernet (PoE, питание через Ethernet) — это сетевая функция, определяемая стандартами IEEE 802.3af и 802.3at.

Функция PoE позволяет подавать питание на сетевые устройства по кабелю Ethernet.

Быстрое определение местоположения целевого кабеля - Два режима сканирования, аналоговый и цифровой, могут быть переключены в любое время с помощью датчика защиты от помех, регулируемой чувствительности, генератора звуковых сигналов и светодиодной подсветки, так что приемник может быстро и точно определить местоположение целевого кабеля в самых разных сложных условиях.

Проверка непрерывности Ethernet - Проанализируйте неисправности линий CAT5 CAT6 (STP и UTP), такие как нормальные, разомкнутые цепи, короткое замыкание и перекрестные, и мгновенно просмотрите результаты.

Точно измерьте длину кабеля - Измерьте сетевой кабель в диапазоне от 2,5 м до 500 м.

Проверка мигания порта - Определите сетевой порт по мигающему индикатору порта на концентраторе или коммутаторе.

Доступно для концентратора / коммутатора 10 М / 100 М / 1000 М.

Тестирование PoE - определите, какие контакты обеспечивают питание, и определите, какое напряжение, а также определите, какой тип PSE (стандарт AT / AF)

Работайте безопасно - бесконтактный тестер напряжения (NCV) определяет переменное напряжение (70 В-1000 В) без нарушения работы электрической системы, обеспечивая вам максимальную безопасность и удобство.

Аккумуляторная батарея - сетевой тестер можно заряжать с помощью кабеля USB-C, а литиевая батарея обеспечивает длительное питание.

Другая функция - контроль качества обжимного кристалла

Сертификация - проходит испытания на соответствие требованиям RoHS, FCC и CE, а Noyafa сертифицирована по стандарту ISO 9001.

Характеристики:

Передатчик

Дисплей: ЖКИ , 128x64 мм, с яркой подсветкой

Защита по напряжению: 48 В

Автовыключение: 15 мм / 30 мм / 60 мм

Питание: 3 х 1,5В, "ААА", потребление 150 мА

Индикация малого заряда батарей: порог 2,7 В

Габариты: 130 х 70 х 28 мм

Тестирование проводимости и распиновки Wire Mapping:

тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

максимальное расстояние: 600 метров

построение распиновки кабеля и тестирование: тестер – удалённый ответчик, тестер – свич/роутер.

Измерение расстояния до повреждения:

тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

диапазон расстояний: от 2,5  до 200 метров

погрешность: 1,6 м

Функция сканирования, трассировки и индентификации

тип кабеля: CAT5e, CAT6, CAT6a (STP&UTP)

частота: 130 кГц.

Тестирование функции PoE:

диапазон измерения: DC от 5 В до 60 В

автоматическая идентификация: IEEE 802.3af и 802.3at / не стандарт

диапазон мощности: от 0 до 18 Вт.

Приёмник

Настраиваемая чувствительность

Детектирование AC переменного напряжения

Встроенный фонарик

Питание: 9В, "Крона", потребление 100 мА

Индикация малого заряда батарей: порог 6В

Габариты: 210 х 43 х 27 мм

Удалённый ответчик

Порт: RJ45

Защита: DC 48В / 5мА

Габариты: 65 х 37 х 23 мм
